3540電位器是常用的電位器型號之一，也常被稱之為精密多圈線繞3540電位器，這是一款高品質的線繞電位器，3540電位器主要用于儀器、儀表、郵電通信、電力設備、鐵道信號、航空、航天等領域。此外，常用電位器型號還有3386電位器、3362電位器、3296電位器、3266電位器等。不知道大家對電位器的產品知識以及精密電位器的安裝注意事項有多少了解呢?下面我來給大家簡單介紹一下幾款常用的電位器產品參數以及規格型號吧!

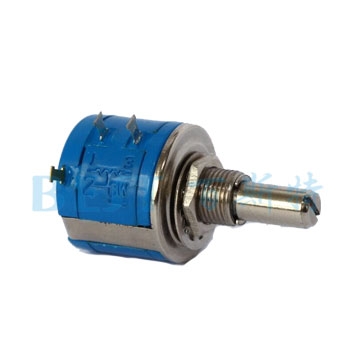

(1)3540電位器_JML精密電位器3540

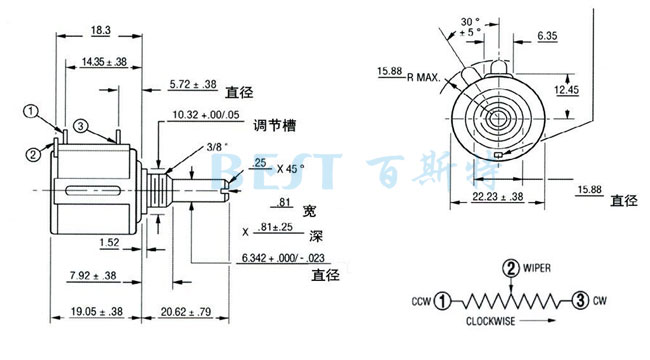

JML精密電位器3540_參考圖：

JML精密電位器3540_技術參數：

JML精密電位器3540_產品參數：

標稱阻值范圍：100Ω-100KΩ

阻值允許偏差：±5%

獨立線性度：0.25%

終端電阻：≤0.2%R或5Ω

轉動噪音：≤3%R或3Ω

絕緣電阻：R1≥1GΩ

耐電壓：101.3kPa 710V 8.5kPa 470V

有效電行程：≥3600° -10%

精密電位器JML3540_環境特性：

額定功率：(工作電壓315V) +70℃ 2W;±125℃ 0W

工作溫度范圍：-55°C ~ + 125°C

電阻溫度系數：±100ppm/°C

溫度變化：ΔR≤±2%R,Δ(Uab/Uac)≤±1%

碰撞：390m/s2、4000次 ΔR≤±1%R

振動：10~500Hz，0.75mm或98m/s2，6h ΔR≤±1%R，Δ(Uab/Uac)≤±2%R

氣候順序：ΔR≤±3%R，R1≥100MΩ70℃電氣耐久性2W、1000h、ΔR≤±3%R

機械耐久性：10000周、ΔR≤±3%R

穩態濕熱：ΔR≤±3%R，R1≥100MΩ

JML精密電位器3540_物理特性：

總機械行程：3600° ±10°

起動力矩：≤36mN.m

止檔力矩：≥300mN.m

標準包裝：50只/盒(pcs/tube)

(2)3386電位器_JML精密電位器3386PM

JML精密電位器3386PM_參考圖紙：

JML精密電位器3386PM_技術參數：

阻值范圍 : 10~1M

阻值偏差: ±10%

阻值變化特征: B

終端電阻: ≤1%R or 2Ω

接觸電阻變化: ≤3%R or 3Ω

絕緣電阻: R1≥1GΩ

耐電壓:101.3Kpa 600V,8.5Kpa 350V

有效電行程: 260°

JML精密電位器3386PM_環境特征:

額定功率(工作電壓300V):+70℃ 0.5W,+125℃ ow

工作溫度范圍: -55℃ ~+125℃

溫度系數: ±200ppm/℃

溫度變化：△R≤±2%R，△(Uab/Uac)R≤±2%

碰撞：390m/s2,4000uqw , △R≤±2%R

振動：10~500Hz，0.75mm or98m/s2，6h△R≤±1%R，△(Uab/Uac)≤±2%

氣候順序： △R≤±3%R，R1≥100MΩ

70℃電氣耐久性：0.5W，1000h △R≤±3%R

機械耐久性 ：50cycles，△R≤±3%R

穩態濕度：△R≤±3%R，R1≥100MΩ

JML精密電位器3386PM_物理特征:

總機械行程: 280°

起動力矩: ≤20mN?m

止檔力矩: ≥50 mN?m

標準包裝 :50pcs /管

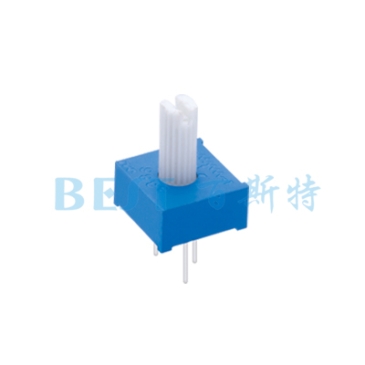

(3)3386電位器_JML精密電位器3386PL(3-5-8)

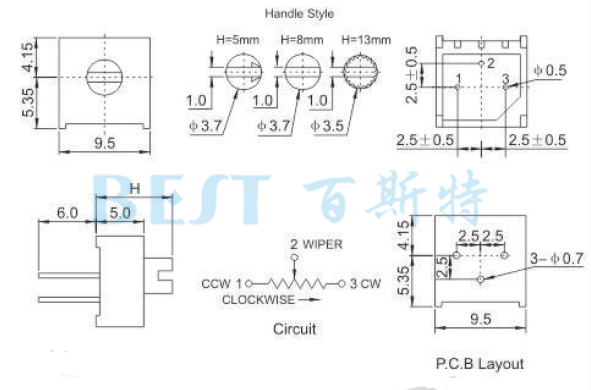

JML精密電位器3386PL(3-5-8)_參考圖紙：

JML精密電位器3386PL(3-5-8)_技術參數：

阻值范圍 : 10~1M

阻值偏差: ±10%

阻值變化特征: B

終端電阻: ≤1%R or 2Ω

接觸電阻變化: ≤3%R or 3Ω

絕緣電阻: R1≥1GΩ

耐電壓:101.3Kpa 600V,8.5Kpa 350V

有效電行程: 260°

JML精密電位器3386PL(3-5-8)_環境特征：

額定功率(工作電壓300V):+70℃ 0.5W,+125℃ ow

工作溫度范圍: -55℃ ~+125℃

溫度系數: ±200ppm/℃

溫度變化：△R≤±2%R，△(Uab/Uac)R≤±2%

碰撞：390m/s2,4000uqw , △R≤±2%R

振動：10~500Hz，0.75mm or98m/s2，6h△R≤±1%R，△(Uab/Uac)≤±2%

氣候順序： △R≤±3%R，R1≥100MΩ

70℃電氣耐久性：0.5W，1000h △R≤±3%R

機械耐久性 ：50cycles，△R≤±3%R

穩態濕度：△R≤±3%R，R1≥100MΩ

JML精密電位器3386PL(3-5-8)_物理特征：

總機械行程: 280°

起動力矩: ≤20mN?m

止檔力矩: ≥50 mN?m

標準包裝 :50pcs /管

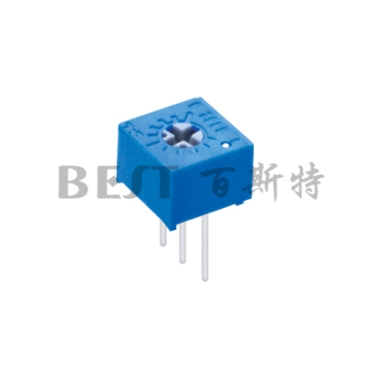

(4)3362電位器_JML精密電位器3362U

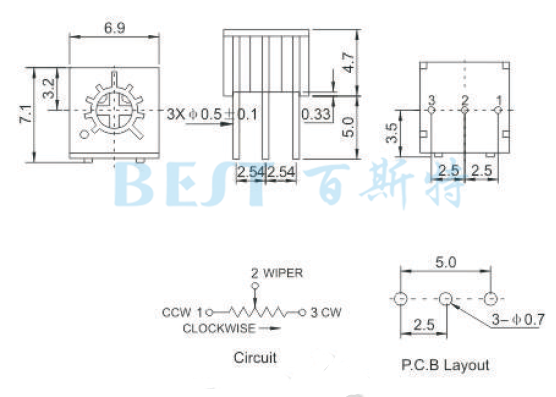

JML精密電位器3362U_參考圖紙：

JML精密電位器3362U_技術參數：

阻值范圍 : 10~1M

阻值偏差: ±10%

阻值變化特征: B

終端電阻: ≤1%R or 2Ω

接觸電阻變化: ≤3%R or 3Ω

絕緣電阻: R1≥1GΩ

耐電壓:101.3Kpa 600V,8.5Kpa 350V

有效電行程: 260°

JML精密電位器3362U_環境特征:

額定功率(工作電壓300V):+70℃ 0.5W,+125℃ ow

工作溫度范圍: -55℃ ~+125℃

溫度系數: ±200ppm/℃

溫度變化：△R≤±2%R，△(Uab/Uac)R≤±2%

碰撞：390m/s2,4000uqw , △R≤±2%R

振動：10~500Hz，0.75mm or98m/s2，6h△R≤±1%R，△(Uab/Uac)≤±2%

氣候順序： △R≤±3%R，R1≥100MΩ

70℃電氣耐久性：0.5W，1000h △R≤±3%R

機械耐久性 ：50cycles，△R≤±3%R

穩態濕度：△R≤±3%R，R1≥100MΩ

JML精密電位器3362U_物理特征:

總機械行程: 280°

起動力矩: ≤20mN?m

止檔力矩: ≥50 mN?m

標準包裝 :50pcs /管

以上就是關于3540電位器、3386電位器以及3362電位器的相關產品規格參數的介紹。不管是3540電位器還是其它型號的電位器，建議大家在選購的時候都要先了解清楚產品的相關信息以及相關的使用注意事項，如電位器表面應避免結露或有水滴存在，避免在潮濕地方使用，以防止絕緣劣化或造成短路，如果有不明白的地方，可以咨詢客服人員，以免因?yàn)檫x型不當?shù)膯栴}造成不必要的損失!如果大家還想了解更多關于3540電位器以及其它型號的產品的詳情信息，歡迎隨時致電聯系我們呢!
